柯尼卡美能達復印機BH454e轉印帶是一個配件,配件編碼:A61DR70000。復印機的每個耗材、配件都會有一定的壽命,轉印帶也不例外,當耗材、配件壽命到期時,機器則會顯示相應的代碼提示,如果液晶顯示屏上顯示請快更換轉印帶,則表示轉印帶單元壽命即將耗盡。此時,只需要把轉印帶更換掉,復印機就可以正常使用了。
柯尼卡美能達BH454e轉印帶組件參數
【產品品牌】:KONICA MINOLTA CHINA 柯尼卡美能達 | 【產品編碼】:A61DR70000 |
【產品簡介】:柯尼卡美能達bizhub 454e轉印帶組件 | 【產品品質】:全新原裝 |
【適用型號】:柯尼卡美能達bizhub 454e黑白復印機使用 | 【產品包裝】:全新原裝包裝 |

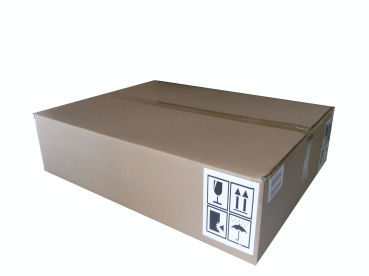

柯尼卡美能達BH454e轉印帶組件圖片
轉印帶更換步驟
1、更換轉印帶前,請務必關閉主電源開關
2、拆卸步驟
1)拆下螺釘,如下圖[1],然后拆下右門止動器(上部),如下圖[2]
轉印帶更換步驟1
2)拆下螺釘,如下圖[1],然后拆下右門止動器(下部),如下圖[2]
轉印帶更換步驟2
3)拆下螺釘,如下圖[1],然后拆下連接頭蓋板,如下圖[2]
轉印帶更換步驟3
4)打開右門和對位單元
轉印帶更換步驟4
5)拆下螺釘,如下圖[1]和2個翼片如下圖[2],然后拆下第二轉印防止紙張卷繞導板,如下圖[3]
轉印帶更換步驟5
6)拆下螺釘,如下圖[1],然后拆下止動器,如下圖[2]
轉印帶更換步驟6
7)拆下2個螺釘,如下圖[1],然后松開轉印帶單元,如下圖[2]
轉印帶更換步驟7
8)握住兩端并向上提起,以便略微拉出轉印帶單元,如下圖[1]
轉印帶更換步驟8
9)握住位置如下圖[1],然后拆下轉印帶單元,如下圖[1]
注:
請勿觸碰圖像轉印帶單元的表面;
用防曬布等物品覆蓋圖像轉印帶單元,防止其表面接觸到灰塵或異物;
如果意外觸摸轉印帶的表面,請使用吸水擦拭紙輕輕擦拭,切記,千萬勿用酒精或清水進行清潔。
