柯尼卡美能達復印機C550轉印帶是一個配件,配件編碼:A00JR71400。復印機的每個耗材、配件都會有一定的壽命,轉印帶也不例外,當耗材、配件壽命到期時,機器則會顯示相應的代碼提示,如果液晶顯示屏上顯示請快更換轉印帶,則表示轉印帶單元壽命即將耗盡。此時,只需要把轉印帶更換掉,復印機就可以正常使用了。
柯尼卡美能達C550轉印帶組件參數
【產品品牌】:KONICA MINOLTA CHINA 柯尼卡美能達 | 【產品編碼】:A00JR71400 |
【產品簡介】:柯尼卡美能達bizhubC550轉印帶組件 | 【產品品質】:全新原裝 |
【適用型號】:柯尼卡美能達bizhubC550彩色復印機使用 | 【產品包裝】:全新原裝包裝 |
柯尼卡美能達C550轉印帶組件圖片
轉印帶更換步驟
1. 打開上部右門.

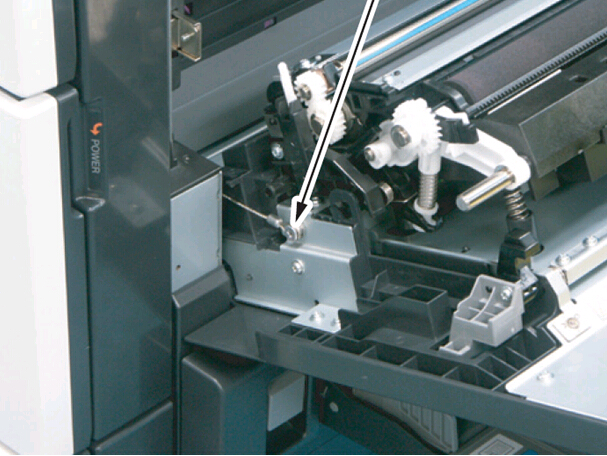

2. 拆下螺釘[1] 和上部右門止動器.
柯尼卡美能達C550轉印帶更換步驟1

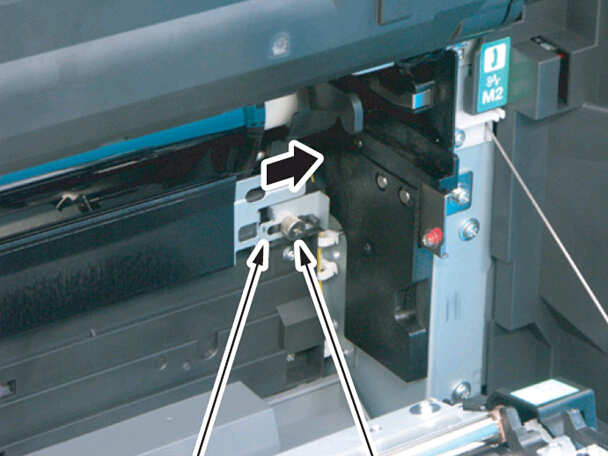

3. 擰松帶肩螺釘[1], 然后向主機后方滑動圖像轉印入口導向止動器[2].
柯尼卡美能達C550轉印帶更換步驟2

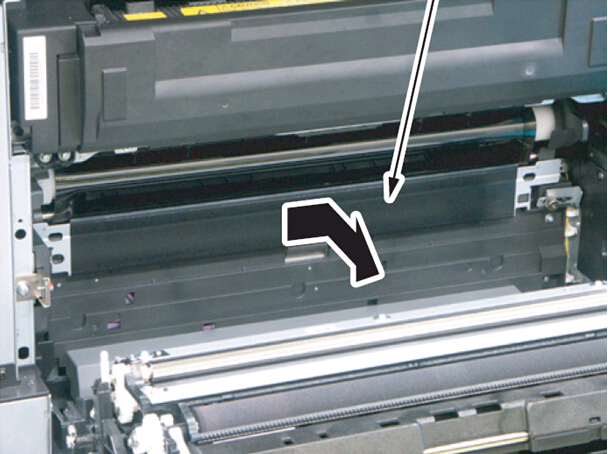

4. 向主機后方滑動圖像轉印入口導軌[1], 然后將其拆下.
柯尼卡美能達C550轉印帶更換步驟3

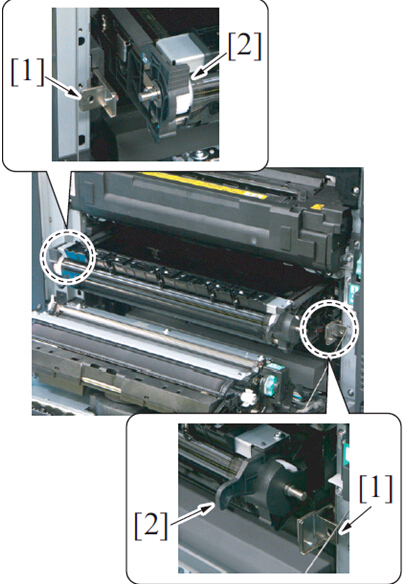

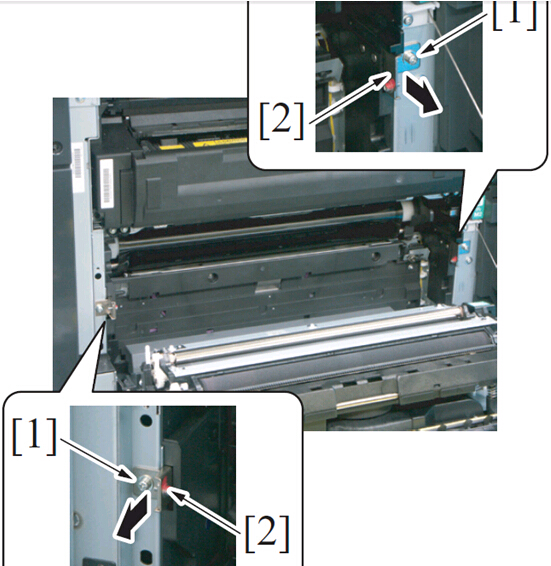

5. 拆下2 個螺釘[1], 然后向主機右方拉2 個轉印帶鎖[2] 松開轉印帶.
柯尼卡美能達C550轉印帶更換步驟4

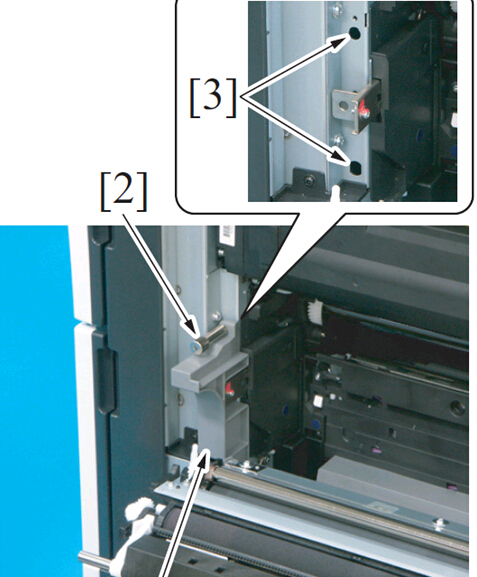

6. 將導軌[1] 安裝在主機上, 然后用帶肩螺釘[2] 固定.? 確保將導軌上的突起( 兩處) 插入主機上的定位銷孔[3]( 兩處) 中.
柯尼卡美能達C550轉印帶更換步驟5

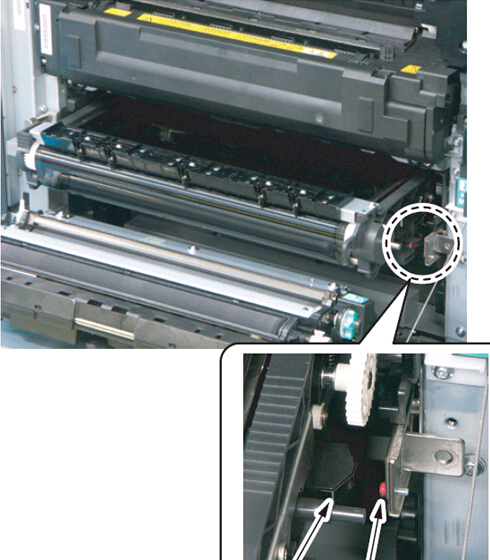

7. 抓住轉印帶單元的部件[1], 然后將其滑出直至觸碰到導軌的止動器[2].
柯尼卡美能達C550轉印帶更換步驟6

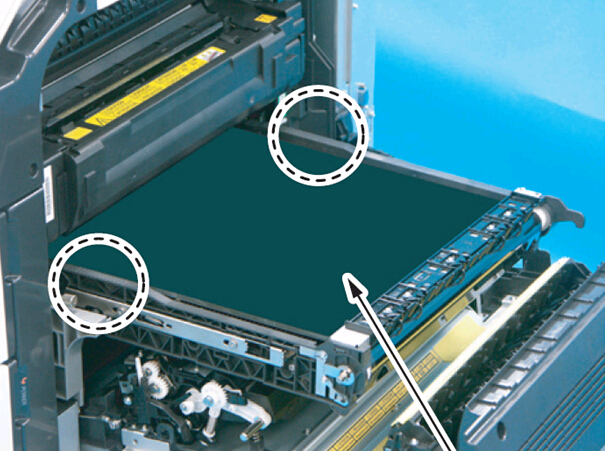

8. 如圖所示, 改變握持轉印帶單元[1] 的方式, 然后將其拆下.
柯尼卡美能達C550轉印帶更換步驟7
柯尼卡美能達C550轉印帶更換步驟8
9. 若要重新安裝, 請按照與拆卸相反的順序執行.
柯尼卡美能達C550轉印帶更換步驟9
若要重新安裝, 請按照與拆卸相反的順序執行
